Bouwbeschrijving wisselaandrijving met servo
Naar aanleiding van een aantal verzoeken hierbij de beschrijving van de bouw van een wisselaandrijving. Als je alle spullen klaar hebt liggen een klusje van 10 minuten.
Wat heb je nodig:
- 1 Sumner houder
- 1 SG90 servo (met bedienvleugeltje)
- 1 SS-5GL microswitch
- 4 2.9 * 9.5 plaatschroeven (2 om de servo vast te schroeven, 2 om de mount aan het hout vast te schroeven)
- 2 M2x16 metaalschroeven om de microswitch vast te maken.
- Stukje 0.8 of 0.5 mm verenstaal, afhankelijk van de hoeveelheid kracht die je nodig hebt. Voor mijn PECO wissels is 0.5 mm meer dan genoeg. De zelfbouw wissels zet ik met 0.8 mm verenstaal om.
- Kruiskop schroevendraaier
- Platte schroevendraaier
- Punttangetje
- Boormachine met 1.6 mm boor (ik gebruik een Proxxon)
 |
| Alles los op het plankje |
Stap 1: we maken het gat voor het verenstaal wat groter door het gat op te boren naar 1.6 mm:
Stap 6: Servo aansluiten aan een servo decoder en de decoder naar recht en naar krom omzetten. Krom laten staan:
Stap 2: voorbereiding van het verenstaal door met het punttangetje een zijde een slag te geven en die door de vleugel van de servo te steken:

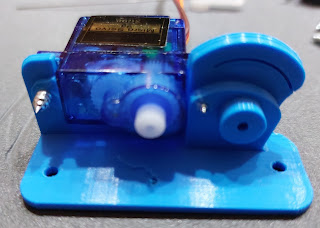

Stap 3: Servo motor monteren op de houder met 2 schroefjes:
Stap 4: vleugel met verenstaal monteren: verenstaal door het vergrote gat steken en vleugel op de servo monteren
Stap 5: schakelaar met de eerste schroef monteren. Vast punt naar de onderkant en bout in het gat van de houder:
Stap 7: schakelaar nu tegen de vleugel van de servo aandrukken, onderste schroef van de schakelaar goed vastzetten en dan door het tweede gat van de schakelaar met de 1.6 mm boor een tweede gat door de houder boren
Stap 8: schroef er in draaien en hij is klaar. Nog even testen of het allemaal goed werkt en de wisselsteller is klaar. De laatste 2 schroeven draaien we met 1 slag vast in de gaten om de steller aan de baan te kunnen schroeven.
